twisterchain new TC56

System twisterchain new TC56

1. Dreh- und Spiralbewegungen bis 540° möglich
3. Öffnungsstege im Innenradius zu öffnen
4. Modular, variabel in Breite, Höhe und Radius
5. Stabiler, mehr Zusatzlast möglich durch Zwischenlasche
6. Hochdynamisch und laufruhiger (mit neuer Führungsrinne)

Serie twisterchain new TC56 ist für folgende Anwendungsarten geeignet:

Kreisbewegung: bis zu 540° möglich (mit speziellen Anbauteilen)

Wann nehme ich Serie TC56 twisterchain new

Wenn das System robust, leise und für hohe Lasten geeignet sein soll
Bei Drehgeschwindigkeiten bis 1 m/s und mehr
Bei Dreh-/Spiralbewegungen bis 540°
Wenn eine variable Innenaufteilung erwünscht ist
Wenn beidseitiges Öffnen erwünscht ist

Wann nehme ich Serie TC56 twisterchain new nicht

Für große Drehbewegungen
Bei über 360° Drehwinkel rufen Sie uns bitte an!

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Außenradius [mm]:
Biegeradius R [mm]:
Kettenlänge [mm]:
Anzahl Kettenglieder :
Innenradius [mm]:
Außenbreite Ba [mm]:
H^* [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:

AR [mm]	R150 A1[mm]	R200 A1[mm]	R250 A1[mm]	R300 A1[mm]	R400 A1[mm]
650	83	85	88	90	97
750	98	101	102	103	110
850	113	116	117	118	124

Hinweis: Durch den Außenradius AR (siehe Zeichnung) wird das Maß A1 fest bestimmt!
Maß A1 immer mit ± 2,5 mm Toleranz

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Standard

Option 02

Option 03

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

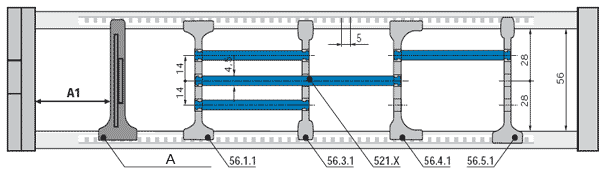

Standard 01

A = Zwischenlasche
A1 = Durch den Außenradius AR wird das Maß A1 fest bestimmt!

Standardmäßig werden igus® Trennstege jedes 2. Kettenglied montiert!
Trennsteg 56.1, breiter Fuß für maximale Haltekraft und sicheren Stand in e-ketten® und E-Rohren
Trennsteg 56.2 für igus® Schnellöffnungssteg 450.X.Q. Einseitig fester Sitz mit breitem Fuß, gegenüberliegende Seite schmal für leichte Leitungsmontage (leicht klemmend). Auch in E-Rohre einsetzbar
Trennsteg 56.3 mit schmalen Füßen für viele dünne Leitungen nebeneinander. Platzsparend - für e-ketten® und E-Rohre
Für z.B. Anwendungen "auf der Seite" Trennsteg 56.4 asymmetrisch, schafft definierten Abstand und Abstandshalter können entfallen. Für z.B. Anwendungen "auf der Seite". Für e-ketten® und E-Rohre
Rasttrennsteg 56.5 für den Rastöffnungssteg. Mit Skalierung auf Rastöffnungsstegen. Lässt sich exakt positionieren. Für e-ketten® und E-Rohre
Einsteckboden 520.XX (Innenbreiten 50 - 450 mm). Rastet sicher an beiden Enden im Trennsteg, feste Breitenfixierung möglich. Zusätzliche Trennstege können beliebig in horizontaler Richtung auf dem Fachboden bewegt werden. In 3 Ebenen einsetzbar

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

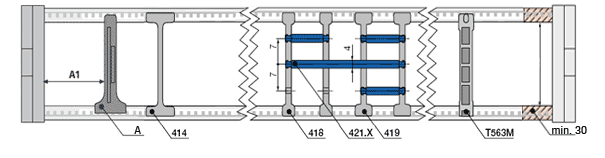

Option 02

A = Zwischenlasche
A1 = Durch den Außenradius AR wird das Maß A1 fest bestimmt!

Bewährte Innenaufteilungselemente für spezielle und sehr variable Unterteilungen!

Höhenschlitzsteg 408
Für sehr feine Unterteilung. Kein nachträglicher Einbau in bestehende Aufteilung ohne Demontage der Innenaufteilung möglich.

Höhenschlitzsteg 409 (einseitig offen)
Schnelle Montage - Nachträglicher Einbau in bestehende Aufteilung ohne Demontage möglich (oberste und unterste Raststufe nicht mit Zwischenboden belegbar)

Klemmtrennsteg 404
Für Umgebungen mit sehr hoher Luftfeuchtigkeit (> 85%). Klemmt mit Presssitz. Empfehlung: Ein Klemmtrennsteg pro Kettenglied für bessere Montierbarkeit.

Schnellteilungssteg T563
Zur schnellen nachträglichen Unterteilung oder zur Erstbestückung ohne Demontage der Innenaufteilung.

Zwischenboden 420.X
Für eine horizontale Unterteilung. Zwischenböden können im Höhenraster von 7 mm (in 7 Stufen) verschiedener Breite angeordnet werden (nicht in Kombination mit 404).

Lieferprogramm


unmontiert	montiert
Je . Kettenglied


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :
Breite [mm]:

Stk. der Konfiguration hinzufügen

Online Services:

Option 03

A = Zwischenlasche
A1 = Durch den Außenradius AR wird das Maß A1 fest bestimmt!

Bewährte Innenaufteilungselemente für spezielle und sehr variable Unterteilungen!

Teilungssteg 403
für regalförmige Aufteilung mit Zwischenböden 420.X (Tabelle Seite links unten) im Höhenraster von 7 mm (in 7 Stufen).

Klemmteilungssteg 410
wie Teilungssteg, nur mit erhöhter Haltekraft bei Anwendungen mit hoher Luftfeuchtigkeit (> 85%).

Zwischenboden 420.X
Für eine horizontale Unterteilung. Zwischenböden können im Höhenraster von 7 mm (in 7 Stufen) verschiedener Breite angeordnet werden (nicht in Kombination mit 404).

Material Kettenglieder	igumid G
Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	120

	1 Teil für alle Kettenbreiten
	Elektrisch leitend
	Universell einsetzbar
	Material: Edelstahl 1.4301
