Serie T3.29

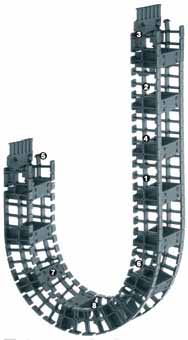

Serie T3.29 - Kette, halbstegig

1.Seitenbänder an einem Stück
2.Ideal für hohe Beschleunigungen und Geschwindigkeiten
3.Winkel zur Aufnahme eines Zugentlastungskamms
4.Dreiteiliges Design
5."Beliebig" kürzbar
6.Zubehör wie Innenaufteilung, Zugentlastung lieferbar
7.Geringes Gewicht
8.Nahezu kein Polygon-Effekt

Serie T3.29 ist für folgende Anwendungsarten geeignet:

Vertikal: Hängende Anwendungen, Stehende Anwendungen
Horizontal: Freitragende Anwendungen ≤ 1,5 m
Kreisbewegung: Drehende Anwendung möglich, ggf. mit Nacharbeit (ab 180° Drehwinkel ist immer mechanische Nacharbeit erforderlich)

Wann nehme ich Serie T3.29

Wenn eine sehr leichte, günstige e-kette® mit 29 mm Innenhöhe gewünscht ist
Bei Innenbreiten bis 140 mm
Bei freitragenden Längen bis 1,45 m und Füllgewichten bis 1,0 kg/m
Wenn eine e-kette® für hohe Beschleunigungen und Geschwindigkeiten gewünscht ist
Wenn eine e-kette® mit nahezu keinem Polygon-Effekt gewünscht ist
Für kleine Biegeradien und kleinste Einbauräume
Wenn eine schnelle und einfache Befüllung und Montage erwünscht ist
Für minimalen Abrieb (z.B. bei Reinraumanwendungen)

Wann nehme ich Serie T3.29 nicht

Wenn eine e-kette® für mehr Füllgewicht gewünscht wird
System E6 Serie E61.29
Wenn größere Innenhöhen gewünscht werden
System E6 Serie E61.29
Wenn Reinraum ISO Class 1 gewünscht wird
System E6 Serie E61.29
Wenn eine geschlossene e-kette® für leisen Lauf gewünscht wird
System E6 Serie R6.29

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
Gewicht [kg/m]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast) Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A = Mitnehmer, B = Festpunkt
Teilung: 15 mm
Glieder pro m: 67 Glieder/1005 mm
Verfahrweg: S
Kettenlänge = S/2 + K
Z = Abstand Öffnungsstege (Standard: jedes 4. Kettenglied, anderer Abstand auf Anfrage)
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Ablesebeispiel A:
Füllgewicht = 0,5 [kg/m]
Freitragende Länge FLB = 1,2 m
Verfahrweg = 2,4 m

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Schnelle Montagezeiten durch Seitenteilbänder

Andere Einbauarten

Technische Daten

Zugentlastungen

Innenaufteilung und Leitungen konfigurieren

Variante 1: Standard

Variante 2: Einsteckböden

Variante 3: Fachböden

Lieferprogramm


unmontiert	montiert
Je . Kettenglied


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

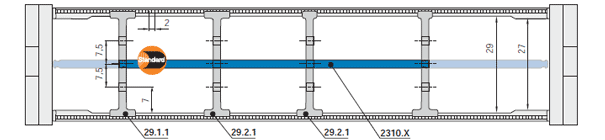

1. Standard

29.1 Standard - für alle Einsatzzwecke
Trennsteg, breiter Fuß für maximale Haltekraft und sicheren Stand in e-ketten®.

29.2 Schnellere Leitungsmontage
Einseitig fester Sitz mit breitem Fuß, gegenüberliegende Seite schmal für leichte Leitungsmontage (leicht klemmend).

2300.x Horizontale Unterteilung
Rastet sicher an beiden Enden im Trennsteg, feste Breitenfixierung möglich. Als Einsteckboden für eine durchgängige Unterteilung oder als Fachboden für eine regalförmige Aufteilung in 3 Ebenen einsetzbar.

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

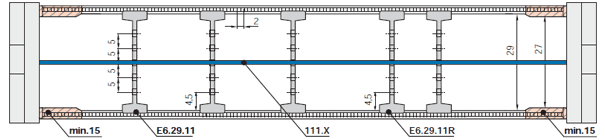

2. Einsteckböden

Beim Einsatz von vielen dünnen Leitungen mit ähnlichen oder gleichen Durchmessern
Einsteckboden 111.X kombinierbar mit Trennsteg E6.29.11 und Rasttrennsteg E6.29.11.R
Einsteckboden 221.X kombinierbar mit Teilungssteg E6.29.12, Zugenlastungssteg E6.29.12.Z, Seitenplatte E6.29.13 und Fachboden 2210.X

Lieferprogramm


unmontiert	montiert
Je . Kettenglied

Verwenden Sie unseren Konfigurator um Innenaufteilungen schnell und einfach per drag&drop zu erstellen und Leitungen hinzuzufügen.

Konfigurator aufrufen


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:


Breite [mm]:
Art.-Nr. :

Stk. der Konfiguration hinzufügen

Online Services:

3. Fachböden

Beim Einsatz von vielen Leitungen mit unterschiedlichen Durchmessern. Fachböden können höhenversetzt innerhalb der gesamten Kettenbreite eingesetzt werden
Fachboden 2210.X kombinierbar mit Teilungssteg E6.29.12, Zugenlastungssteg E6.29.12.Z, Seitenplatte E6.29.13 und Einsteckboden 221.X

Anschlusselemente

Kunststoffhalter

unmontiert	montiert

Zugentlastungskamm oder Zugentlastung mit C-Schiene kann im letzten Kettensteg eingerastet werden.

Aufnahmemöglichkeit für Zugentlastungskamm

Feste Verbindung mit e-kette®

Minimierte Außenbreite

Befestigung der e-kette® am Untergrund möglich


:
Art.-Nr. :

Art.-Nr. :

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	70
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB

hängend max. [m]	0
