Serie TH3.25

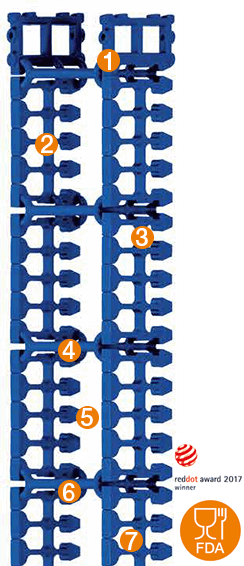

Serie TH3.25 - Energiekette im Hygienic Design

1.Universell: Kunststoff Anschlusselemente
2.Leicht zu reinigen: offene Konstruktionsweise zur effektiven und einfachen Reinigung
3.Hygienic Design Prinzip: FDA-Konformität der eingesetzten Materialien
4.Modulares Design: Vier verschieden breite Innenaufteilungssegmente, in zwei Innenhöhen erhältlich
5.Leitungsfreundlich: durch glatte, abgerundete Konturen
6.Keine Toträume: große Lücken - keine Materialüberlappungen
7.Lebensmittelindustrie-Werkstoff: Reinigungsmittel- und Chemikalienbeständig

Die igus® TH3 ist die weltweit erste Kunststoff e-kette®, die nach "Hygienic Design-Richtlinien" entwickelt wurde. Durch das offene Design ist die e-kette® sehr leicht zu reinigen, durch abgerundete Ecken und eine verschraubungsfreie Konstruktion werden Toträume und daraus resultierende Keimbildung vermieden. Der für Kunststoffelemente in der Lebensmittelindustrie typische blaue Werkstoff besitzt zudem eine gute Beständigkeit gegen aggressive Reinigungsmittel und Chemikalien. Somit ist diese e-kette® für Anwendungsbereiche geeignet, wo höchste Hygieneanforderungen herrschen und Leitungen und Schläuche sicher geführt werden müssen.

Vorteile System TH3:

Erste e-kette® designt nach Hygienic Design Prinzip
Einfach zu reinigen durch offenes Design
Verschraubungsfreie Konstruktion
FDA-, und EU-konforme Werkstoffe -
mit der für Kunststoffelemente in der Lebensmittelindustrie typisch blauen Werkstofffarbe (bestehend aus igumid TH NB für die Seitenteile und igumid TH G für Rahmen und Anschlußelemente)
Gute Beständigkeit gegen aggressive Reinigungsmittel und Chemikalien
Abgerundete Kanten vermeiden Toträume und daraus resultierende Keimbildung
Kein "Material auf Material"
Keine Verschraubungen
Einsatztemperatur -40°C / +70°C
reddot award winner

Wann nehme ich eine andere e-kette®:

Wenn Hygienic Design keine Rolle spielt aber Reinraumtauglichkeit gewünscht wird System T3
Wenn Reinraum ISO Class 1 gewünscht wird System E6.1

Lieferprogramm und Einbaumaße


Art.-Nr. :
Innenbreite Bi [mm]:
Biegeradius R [mm]:
Verfahrweg S [mm]:
Festpunkt dM [mm]:
Kettenlänge^** [mm]:
Anzahl Kettenglieder :
Außenbreite Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
Hi [mm]:
Ha [mm]:
Gewicht pro Glied [g]:
* Die erforderliche lichte Einbauhöhe ist HF = H + 40 mm (bei 2 kg/m Zusatzlast) Bei besonders beengten Platzverhältnissen bitten wir um Rücksprache.
** Die berechnete Länge entspricht der Kettenlänge ohne Anschlußelemente.

A = Mitnehmer, B = Festpunkt
Teilung: 56 mm
Kettenglieder pro m: 18 Glieder/1008 mm
Verfahrweg: S
Kettenlänge = LK = S/2 + K
K = Zugschlag für Biegeradius bei der e-ketten Längenberechnung in mm
Hinweis: Kettenlänge für die Kettenglieder wird aufgerundet, da es keine halben Glieder gibt.

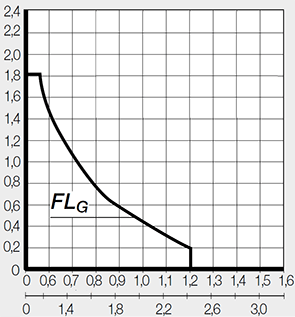

Freitragende Länge

Abhängigkeit der freitragenden Länge von der Zusatzlast
X-Achse: Freitragende Länge in m FLB/FLG
Y-Achse: Zusatzlast in kg/m
Untere Skala: Verfahrweg S in m
FLB = Freitragend mit erlaubtem Durchhang
FLG = Freitragend mit geradem Obertrum

Diagrammwerte vorläufig!

Ablesebeispiel A:
Füllgewicht = 0,5 [kg/m]
Freitragende Länge FLB = 1,2 m
Verfahrweg = 2,4 m

Preisindex:

Öffnungsprinzip :

Persönlicher Kontakt

3D-CAD Muster-, Katalog-Bestellung Auslegung & Berechnung Lebensdauerberechnung PDF-Datei Fragen an den Produkt-Experten

Andere Einbauarten

Technische Daten

Zugentlastungen

Anschlusselemente

Rundumbefestigung

unmontiert	montiert


:
Art.-Nr. :
A [mm]:

Art.-Nr. :

A [mm]:

Konfiguration

Persönlicher Kontakt

AGB Impressum generelle Hinweise Datenschutzerklärung

Zulässige Temperatur min. [°C]	-40
Zulässige Temperatur max. [°C]	70
Geschwindigkeit FLG max. [m/s]	20
Beschleunigung FLG max. [m/s²]	200
Geschwindigkeit FLB max. [m/s]	3
Beschleunigung FLB max. [m/s²]	6
Brennbarkeitsklasse Kettenglieder	VDE 0304 IIC UL94 HB

hängend max. [m]	0
stehend max. [m]	0
lange Verfahrwege max. [m]	0
