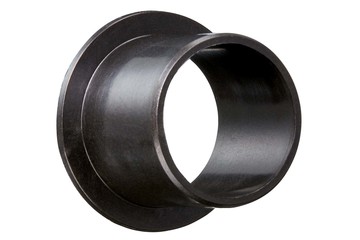

- Artikelnummer: XFM-020406-03
- Material: iglidur® X
- Form: Zylindrische Gleitlager mit Bund
- Abmessungen:
- d1 2 mm
- d2 4 mm
- d3 6 mm
- b1 3 mm
- b2 1 mm
- Abmessungen anpassen
- Herstellungsmethode: Spritzguss
- Lebensdauer:
Nicht verfügbar
igus-icon-info-circle-gray
- Sehr gute Verschleißfestigkeit bei hohen Temperaturen
- Geeignet für extrem hohe Geschwindigkeiten
- Sehr geringe Feuchtigkeitsaufnahme
- Sehr gute Verschleißfestigkeit unter Wasser
- Sehr hohe Medienbeständigkeit
- Resistent gegen hohe Lasten (>60 N/mm²)
- Elektrisch ableitfähig
- Schimmelpilzbeständig nach DIN EN ISO 846
Gesamtpreis: 298,00 EUR2,98 EUR / Stk.
zzgl. MwSt. und Versand
igus-icon-lieferzeit-dot
in 24 Stunden versandfertig
iglidur® X | Der Chemie- und Temperaturspezialist, bis 150 MPa statisch
iglidur® X ist aufgrund seiner hohen Temperaturbeständigkeit in Verbindung mit hoher Druckfestigkeit und chemischer Beständigkeit für höhere Geschwindigkeiten ausgelegt als andere iglidur®-Lager.
Typische Anwendungsbereiche
Getränkeindustrie
Holzindustrie
Kunststoffmaschinen
Luftfahrt
Reinraum
Hier finden Sie weitere Einsatzmöglichkeiten:
Branchenlösungen
Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden
Toleranzen und Messsystem
Die Einbaumaße und Toleranzen der iglidur®-Gleitlager sind werkstoff- und wandstärkenabhängig. Beim Werkstoff ist die Feuchtigkeitsaufnahme und die Wärmeausdehnung entscheidend. Gleitlager mit geringer Feuchtigkeitsaufnahme können mit kleinem Lagerspiel verbaut werden. Für die Wandstärke gilt: Je dicker die Lager sind, desto größer muss auch das Spiel der Lager sein.
Prüfverfahren
Montage
iglidur®-Gleitlager sind Einpressbuchsen. Der Innendurchmesser stellt sich erst nach dem Einpressen in die Aufnahmebohrung mit der entsprechenden Toleranz ein. Das Einpressübermaß kann bis zu 2 % des Innendurchmessers betragen. Damit wird der sichere Presssitz der Lager gewährleistet. Axiale oder radiale Verschiebungen im Gehäuse werden so sicher vermieden.
iglidur® - Montage, Kleben, Spanende Bearbeitung
iglidur® X ist aufgrund seiner hohen Temperaturbeständigkeit in Verbindung mit hoher Druckfestigkeit und chemischer Beständigkeit für höhere Geschwindigkeiten ausgelegt als andere iglidur®-Lager.
Typische Anwendungsbereiche
Getränkeindustrie
Holzindustrie
Kunststoffmaschinen
Luftfahrt
Reinraum
Hier finden Sie weitere Einsatzmöglichkeiten:
Branchenlösungen
Wann nehme ich es?
| Wann nehme ich es nicht?
|
Toleranzen und Messsystem
Die Einbaumaße und Toleranzen der iglidur®-Gleitlager sind werkstoff- und wandstärkenabhängig. Beim Werkstoff ist die Feuchtigkeitsaufnahme und die Wärmeausdehnung entscheidend. Gleitlager mit geringer Feuchtigkeitsaufnahme können mit kleinem Lagerspiel verbaut werden. Für die Wandstärke gilt: Je dicker die Lager sind, desto größer muss auch das Spiel der Lager sein.
Prüfverfahren
Montage
iglidur®-Gleitlager sind Einpressbuchsen. Der Innendurchmesser stellt sich erst nach dem Einpressen in die Aufnahmebohrung mit der entsprechenden Toleranz ein. Das Einpressübermaß kann bis zu 2 % des Innendurchmessers betragen. Damit wird der sichere Presssitz der Lager gewährleistet. Axiale oder radiale Verschiebungen im Gehäuse werden so sicher vermieden.
iglidur® - Montage, Kleben, Spanende Bearbeitung
